Опорно-осевые (моторно-осевые) подшипники тягового двигателя
Опорно-осевые подшипники (их также называют моторно-осевыми подшипниками, МОП) — один из ключевых узлов тяговых электродвигателей локомотивов и моторных вагонов электропоездов. От их состояния напрямую зависит безопасность движения, ресурс ходовой части и величина эксплуатационных затрат депо. В этой статье разберём, что это за узел, как он устроен, какие виды подшипников применяются в опорно-осевом подвешивании и по какому принципу он работает.
Что такое опорно-осевой подшипник

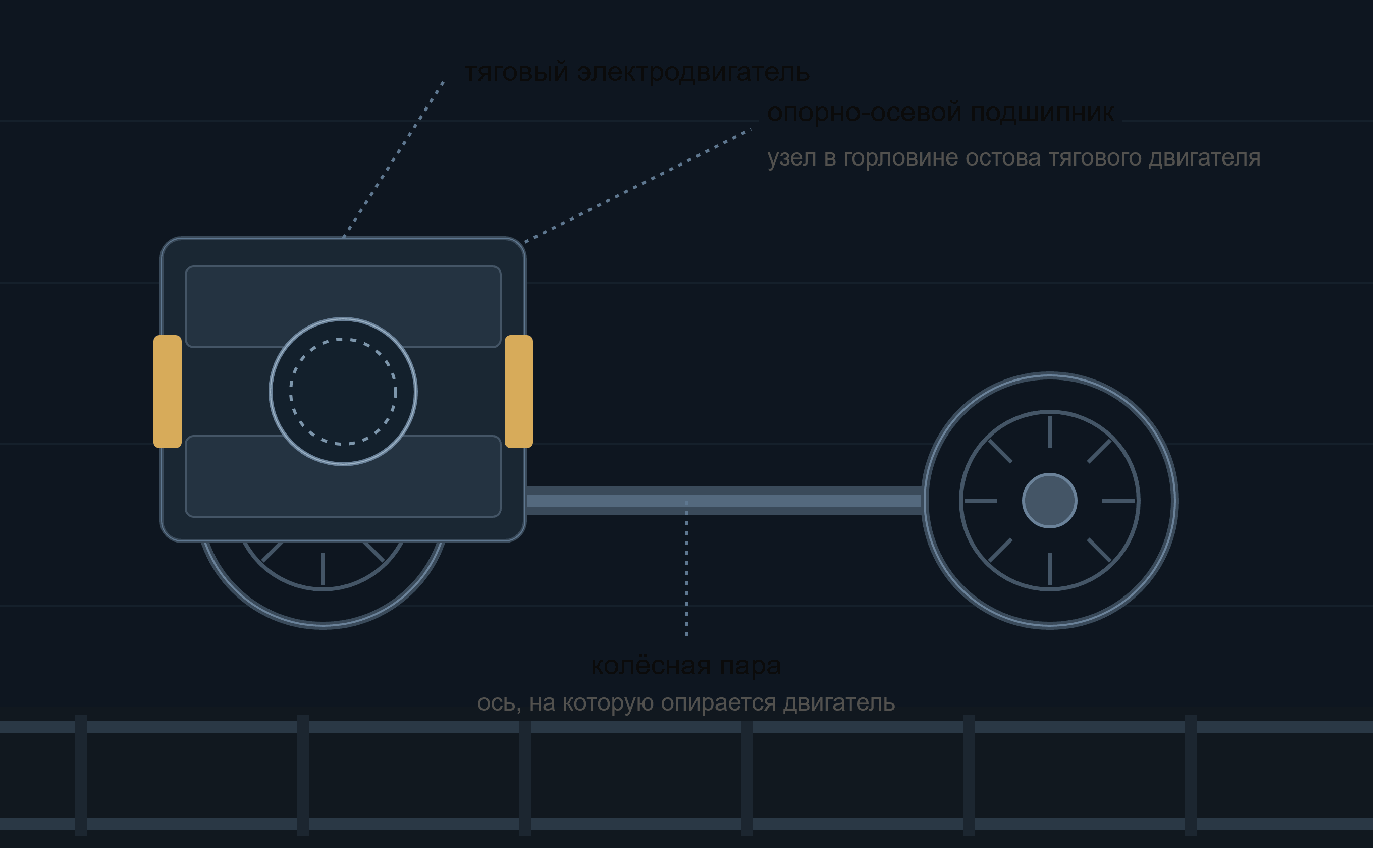

Опорно-осевой подшипник — это узел, через который тяговый электродвигатель (ТЭД) опирается одной своей стороной непосредственно на ось колёсной пары, а другой — через специальную подвеску на раму тележки. Такая конструкция называется опорно-осевым подвешиванием тягового двигателя и до сих пор остаётся одной из самых распространённых схем в локомотиво- и вагоностроении благодаря простоте и надёжности.
Подшипник насаживается на ось колёсной пары и удерживает корпус двигателя в строго определённом положении относительно колеса, одновременно позволяя оси вращаться внутри двигателя. По сути, это посредник между вращающейся осью и неподвижным (относительно оси) корпусом ТЭД.
Принцип работы опорно-осевого подвешивания
Принцип работы основан на жёсткой механической связи двигателя с колёсной парой:
- Одна сторона корпуса ТЭД жёстко опирается на ось колёсной пары через моторно-осевые подшипники — эта точка опоры воспринимает вес двигателя и передаёт крутящий момент через зубчатую передачу непосредственно на колесо.
- Вторая сторона двигателя подвешена к раме тележки через пружинную подвеску, которая гасит часть динамических нагрузок при движении по неровностям пути.
Из-за такой схемы примерно половина массы двигателя относится к неподрессоренным массам — то есть масса двигателя на стороне подшипников движется вместе с колёсной парой, не отделяясь от неё рессорным подвешиванием. Это главная техническая особенность и одновременно главный недостаток опорно-осевой схемы: повышенные ударные нагрузки на путь и сам подшипниковый узел, особенно на высоких скоростях.
Именно поэтому опорно-осевое подвешивание чаще применяется на грузовых локомотивах и маневровых тепловозах, где скорости движения умеренные, а опорно-рамное подвешивание (с полностью подрессоренным двигателем) — на скоростном и пассажирском подвижном составе.
Устройство опорно-осевого подшипникового узла
Конструктивно узел включает несколько обязательных элементов:
- Моторно-осевые вкладыши — разъёмные полукольца (верхний и нижний), которые непосредственно контактируют с шейкой оси колёсной пары. Изготавливаются из антифрикционных материалов или баббита, реже — оснащаются роликовыми элементами при переходе на подшипники качения.
- Подшипниковый щит (горловина) остова двигателя — посадочное гнездо в корпусе ТЭД, куда устанавливаются вкладыши или роликовый подшипник.
- Польстерное устройство (польстер) — узел подачи смазки к шейке оси при использовании подшипников скольжения. Включает в себя польстерную камеру, фитильную или щёточную набивку и пружину поджатия, обеспечивающую постоянный контакт смазывающего элемента с осью.
- Уплотнения — лабиринтные или манжетные, предотвращающие вытекание смазки и попадание абразива, пыли и влаги внутрь узла.
- Крышки подшипниковых камер — закрывают узел снаружи, защищая его от внешних воздействий и одновременно служа для контроля уровня смазки и доступа при ревизии.
Виды опорно-осевых подшипников
По принципу работы все опорно-осевые подшипники делятся на две большие группы.
Подшипники скольжения
Самый распространённый и исторически первый тип в опорно-осевом подвешивании. Ось колёсной пары вращается непосредственно в вкладышах из антифрикционного сплава (баббита), смазка подаётся польстерным устройством.
Плюсы: простота конструкции, ремонтопригодность, нечувствительность к ударным нагрузкам, низкая стоимость обслуживания. Минусы: повышенное трение на холодную (особенно при пуске), необходимость постоянного контроля уровня и качества смазки, риск перегрева при недостаточной смазке («заедание» подшипника).
Подшипники качения (роликовые)
Более современное решение, при котором между осью и корпусом устанавливаются роликовые подшипники качения. Применяются на части серий локомотивов как модернизация классической схемы.
Плюсы: меньшие потери на трение, более стабильная работа при низких температурах, увеличенные межремонтные интервалы. Минусы: более высокая стоимость, чувствительность к перекосам и ударным нагрузкам, более сложный монтаж и демонтаж.
Также узлы различают по серии и типоразмеру в зависимости от модели локомотива или электропоезда (ВЛ, ЭП, ЧС, 2ЭС, ЭД и других серий) — каждая серия использует подшипники со своими посадочными размерами и допусками, которые регламентируются соответствующей технической документацией и ГОСТ.
Сравнение подшипников скольжения и качения
| Параметр | Подшипники скольжения | Подшипники качения (роликовые) |
|---|---|---|
| Принцип работы | Вращение оси непосредственно во вкладыше | Вращение через роликовые тела качения |
| Материал контактной пары | Баббит, антифрикционный сплав | Закалённая сталь |
| Способ смазки | Польстерное устройство, осевое масло | Консистентная смазка, реже масляная ванна |
| Потери на трение | Выше, особенно при пуске | Ниже, более стабильны |
| Чувствительность к ударным нагрузкам | Низкая | Повышенная |
| Стоимость узла и обслуживания | Ниже | Выше |
| Ремонтопригодность | Высокая, заменяемые вкладыши | Требует замены подшипника целиком |
| Область применения | Грузовые локомотивы, маневровые тепловозы | Модернизированные серии локомотивов |
Смазка опорно-осевых подшипников
Для подшипников скольжения смазка — критически важный фактор ресурса узла. Используются осевые масла, соответствующие сезону эксплуатации (зимние и летние сорта различаются по вязкости), подача осуществляется польстерным устройством непрерывно за счёт капиллярного эффекта и пропитанной маслом набивки. Контроль уровня смазки и состояния польстера — обязательная часть регламентных осмотров локомотива.
Почему это важный узел для надёжности локомотива
Опорно-осевой подшипник работает в одних из самых тяжёлых условий на подвижном составе: высокие статические и динамические нагрузки, перепады температур, вибрация, постоянный контакт с дорожным абразивом и влагой. Несвоевременное обслуживание или износ узла приводит к:
- перегреву подшипника и возможному заклиниванию оси;
- повышенному износу зубчатой передачи из-за нарушения соосности;
- росту вибрации и ударных нагрузок на путь;
- в критических случаях — к сходу подвижного состава.
Именно поэтому контроль состояния опорно-осевых подшипников входит в обязательный перечень работ при техническом обслуживании и ремонте локомотивов и моторвагонного подвижного состава.
Итог
Опорно-осевое подвешивание тягового двигателя — проверенная десятилетиями, надёжная и ремонтопригодная конструкция, в основе которой лежит моторно-осевой подшипник, обеспечивающий жёсткую механическую связь двигателя с колёсной парой. Несмотря на постепенный переход скоростного подвижного состава на опорно-рамные схемы, опорно-осевые подшипники остаются стандартом для грузовых локомотивов и маневровой техники, где простота конструкции и устойчивость к ударным нагрузкам важнее минимизации неподрессоренных масс.
